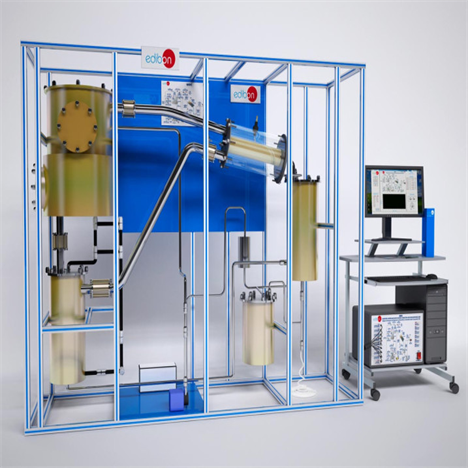

QEDC - THIẾT BỊ CHIẾT XUẤT VÀ TÁCH DUNG MÔI THEO MẺ ĐƯỢC ĐIỀU KHIỂN BẰNG MÁY TÍNH

Mô tả

MÔ TẢ CHUNG

Đơn vị chiết xuất và tách dung môi theo mẻ được điều khiển bằng máy tính, "QEDC", là một đơn vị xử lý mẻ có thể thực hiện các quá trình chiết xuất rắn/lỏng khác nhau. Nó đặc biệt thích hợp để chiết xuất dầu từ hạt có dầu và loại bỏ dung môi khỏi cả chất rắn và hỗn hợp được chiết xuất. Hơn nữa, một số yếu tố ảnh hưởng đến quá trình chiết xuất có thể được nghiên cứu bằng đơn vị này.

Bể chiết/khử dung môi hình trụ có nắp bản lề để nạp vật liệu chiết có đế hơi nghiêng về phía cổng để xả bột chiết xuất và khử dung môi. Vật liệu được hỗ trợ phía trên đế bằng một tấm đục lỗ phủ lưới dệt mịn, do đó dung môi có thể chảy qua bể miscella trong khi vẫn giữ lại chất rắn.

Đế bồn được trang bị một tủ hơi gián tiếp để gia nhiệt quy trình. Hơi nước trực tiếp được phun qua một ống phân phối được đặt phía trên lưới. Một ống phân phối tương tự được đặt gần đỉnh bồn cho phép dung môi được phun đều lên lớp vật liệu. Bồn này được trang bị một kính quan sát để có thể quan sát và theo dõi các quy trình.

Bể chứa hỗn hợp, được đặt ngay bên dưới máy chiết để thu thập chất lỏng chảy ra, cũng là một bình hình trụ có một thùng chứa hơi nước làm đế và có đế hơi nghiêng về phía cổng để xả chất chiết và chất hòa tan.

Bể này cũng tích hợp một ống phân phối hơi nước trực tiếp qua đó hơi nước có thể được phun đều lên lớp vật liệu. Bể này được trang bị một máy xem mức phù hợp.

Bình chiết/tách dung môi và bình hỗn hợp kết hợp hai van an toàn để giới hạn áp suất làm việc ở mức 0,9 bar nhằm ngăn áp suất đầu vào của bộ ngưng tụ hơi vượt quá áp suất làm việc trong bộ ngưng tụ đó ở phía hơi.

Hơi từ các bình chứa, được tạo ra trong quá trình khử dung môi, được dẫn bằng ống dẫn đến bình ngưng tụ dung môi và ống thủy tinh hình trụ nghiêng chứa cuộn dây đôi, qua đó nước làm mát được tuần hoàn. Các nắp của bình ngưng tụ này được làm bằng thép không gỉ. Cửa vào nước của bình ngưng tụ được kiểm soát bằng bộ điều chỉnh áp suất để phạm vi áp suất hoạt động không bị vượt quá. Do đó, cuộn dây thủy tinh được ngăn không bị vỡ.

Chất ngưng tụ (thường là hỗn hợp dung môi và nước) chảy vào bể chứa dung môi nước, cho phép tách hoàn toàn dung môi và nước bằng quy trình trọng lực. Lưu ý: Chỉ có hexan hoặc dung môi có trọng lượng riêng tương tự mới có thể được tách hiệu quả trong bể này.

Dung môi thu hồi từ bể này sau đó có thể được bơm dung môi tuần hoàn lại theo tỷ lệ được điều chỉnh. Nước dư thừa sẽ tràn vào bể chứa nước thải, nơi có thể thải bỏ sau khi hoàn tất quy trình.

Hoạt động ở áp suất hệ thống giảm được thực hiện bằng bơm chân không loại màng đôi PTFE. Đầu ra của bơm này được dẫn qua bộ chống cháy đến điểm thông gió phù hợp.

Mỗi bể được trang bị kính ngắm hoặc kính quan sát mức phù hợp để có thể quan sát và theo dõi các quy trình. Cảm biến áp suất và nhiệt độ được cung cấp khi cần thiết, cũng như van lấy mẫu và xả đầy đủ.

Hexane là dung môi được sử dụng rộng rãi nhất trong các quá trình chiết xuất và do tính chất dễ cháy của sản phẩm này nên thiết bị điện đã được giảm thiểu tối đa.

Các chế độ hoạt động:

• Chiết xuất bằng cách rửa bằng dung môi sạch: Quá trình này bao gồm việc mồi dung môi vào bể tách nước/dung môi và bơm dung môi vào máy chiết xuất, tại đó dung môi sẽ thấm qua lớp vật liệu và chảy ra dưới dạng hỗn hợp trong bể để tuần hoàn.
• Chiết xuất bằng cách tuần hoàn hỗn hợp: Khi hỗn hợp được hình thành, hơi nước được đưa vào bể hỗn hợp khiến dung môi bay hơi. Hơi được ngưng tụ trong bình ngưng tụ dung môi và quay trở lại bể tách, từ đó được bơm trở lại bể chiết.
• Loại bỏ dung môi vật liệu đã chiết xuất: Khi quá trình chiết xuất hoàn tất, dung môi còn lại trong vật liệu được loại bỏ bằng cách kết hợp hơi nước (trực tiếp và gián tiếp) và chân không. Dung môi bốc hơi và ngưng tụ trong dung môi ngưng tụ. Hỗn hợp dung môi và nước được tách trong bể tách nước dung môi bằng quy trình trọng lực. Khi vật liệu đã chiết xuất không còn dung môi, nó được thải ra qua cửa ở đáy máy chiết xuất.
• Tách dung môi hỗn hợp: Hỗn hợp là hỗn hợp dung môi và dầu từ vật liệu chiết xuất tích tụ trong bể hỗn hợp trong quá trình chiết xuất. Dung môi và dầu được tách ra bằng cách kết hợp hơi nước (trực tiếp và gián tiếp) và chân không.

Thiết bị điều khiển bằng máy tính này được cung cấp cùng với Hệ thống điều khiển bằng máy tính EDIBON (SCADA) và bao gồm: Thiết bị + Hộp giao diện điều khiển + Bảng thu thập dữ liệu + Gói phần mềm điều khiển bằng máy tính, thu thập dữ liệu và quản lý dữ liệu để điều khiển quy trình và tất cả các thông số liên quan đến quy trình.
