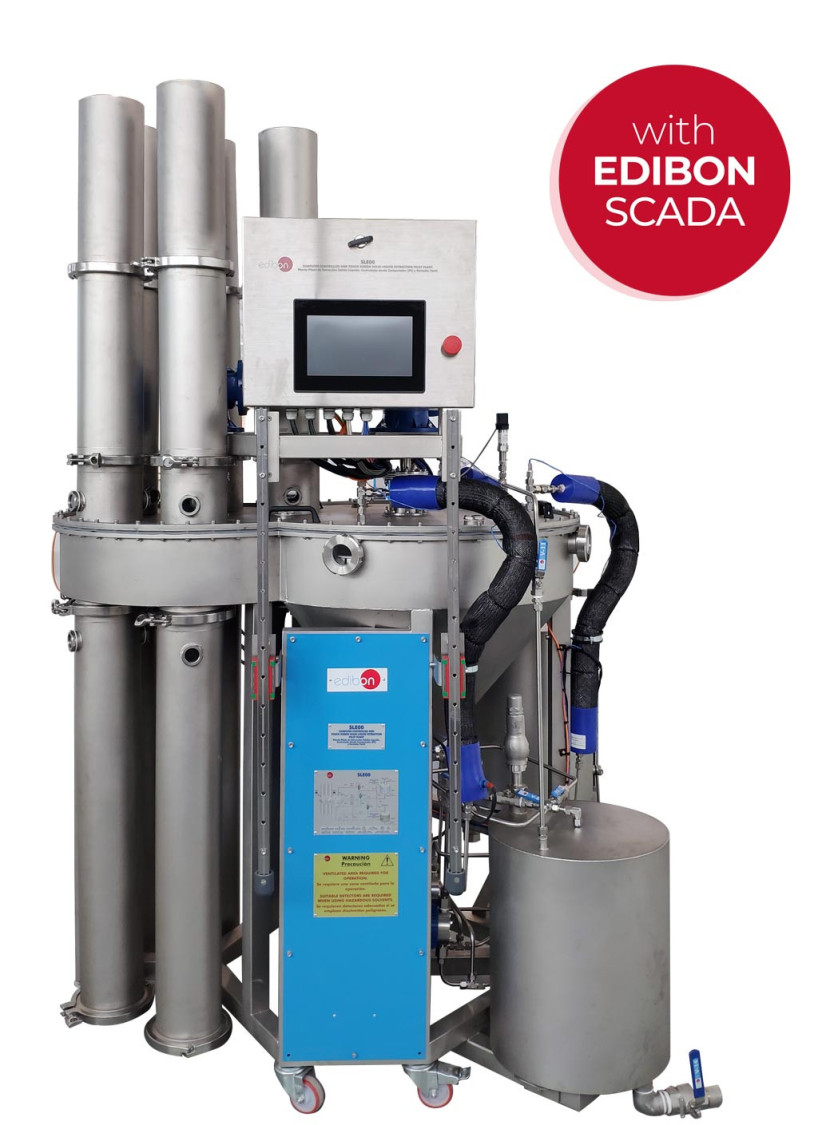

SLE00 - NHÀ MÁY CHIẾT XUẤT RẮN-LỎNG THÍ ĐIỂM ĐIỀU KHIỂN BẰNG MÁY TÍNH VÀ MÀN HÌNH CẢM ỨNG

Mô tả

MÔ TẢ CHUNG

Thiết bị chiết xuất rắn-lỏng điều khiển bằng máy tính ở nhiệt độ cao, "SLE00", cho phép tách chất tan ra khỏi chất nền rắn của nó bằng cách tiếp xúc trực tiếp với dung môi thích hợp.

Thiết bị này bao gồm năm cột có thể lưu trữ tới 18 bình chứa có dung tích khoảng 200 ml, cho phép nạp tới 15 – 18 lít chất rắn. Các bình PTFE và thép không gỉ được nạp chất rắn trước khi vận hành, sau đó các cột được nạp đầy bằng cách xếp chồng các bình lên nhau.

Sau khi thiết bị được tải trước và lắp ráp đúng cách, các động cơ servo điều khiển các băng chuyền khác nhau sẽ được khởi động. Băng chuyền nạp liệu sẽ đưa từng sàng vào vùng chiết xuất, từng cái một.

Trong vùng chiết xuất, chất rắn từ mỗi sàng trải qua sáu giai đoạn khác nhau, với ba chu kỳ chiết xuất và xả liên tiếp.

Sau mỗi giai đoạn chiết xuất, có một giai đoạn nghỉ cho phép dung môi thoát ra, tối ưu hóa quá trình thu hồi chất tan. Thiết bị này cho phép thực hiện quy trình chiết xuất rắn-lỏng ngược dòng, đây là quy trình được sử dụng phổ biến nhất trong ngành vì nó hiệu quả nhất. Chất rắn được loại bỏ từ giai đoạn đầu tiên đến giai đoạn cuối cùng, trong khi dung môi được cô đặc trong chất tan từ giai đoạn cuối cùng đến giai đoạn đầu tiên.

Khi giai đoạn chiết xuất hoàn tất, chất rắn đã cạn kiệt sẽ đi qua băng chuyền đổ, tại đó các bình được định lượng vào năm cột tương tự như các cột nạp. Các sàng rơi vào các cột này theo trọng lực và sẽ ở đó cho đến khi quá trình hoàn tất.

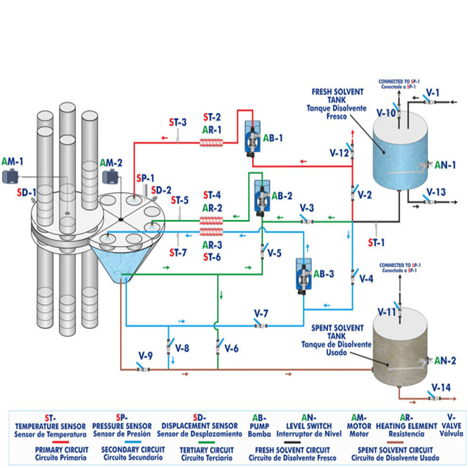

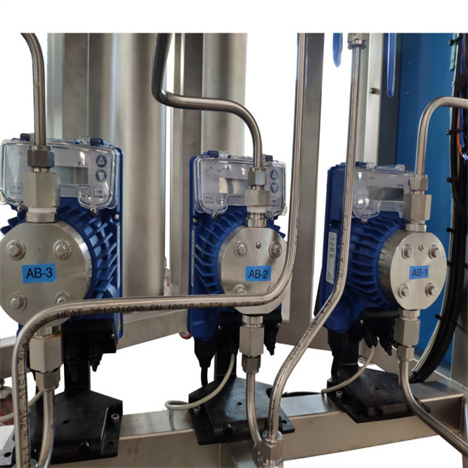

Chất lỏng được sử dụng làm dung môi để chiết xuất bắt đầu từ bể chứa hoặc bể chứa dung môi mới. Dung môi này được bơm bằng bơm định lượng đến giai đoạn cuối cùng của quá trình chiết xuất chất rắn (tương ứng với giai đoạn đầu tiên của quá trình chiết xuất dung môi), dung môi đi qua ống gia nhiệt làm tăng nhiệt độ của chất lỏng và được phun vào bình chứa cùng với chất rắn thông qua vòi phun. Đáy của các bình chứa chất rắn được đặt được làm bằng lưới thép không gỉ cho phép dung môi cùng với chất tan đi qua, nhưng vẫn giữ lại vật liệu rắn. Dung môi được thu thập ở đáy thân máy trong một ngăn có lỗ thoát dẫn đến một bơm định lượng khác, dung môi được đun nóng lại và đưa vào giai đoạn chiết xuất thứ hai. Sau đó, quá trình tương tự diễn ra cho đến khi dung môi được đưa vào giai đoạn chiết xuất đầu tiên.

Khi dung môi từ giai đoạn chiết đầu tiên được thu thập (theo quan điểm của chất rắn), nó đã cạn kiệt hoàn toàn, có nồng độ chất tan tối đa, do đó, nó được dẫn đến bể chứa dung môi đã qua sử dụng.

Thiết bị điều khiển bằng máy tính này được cung cấp cùng với Hệ thống điều khiển bằng máy tính EDIBON (SCADA) và bao gồm: Bản thân thiết bị + Gói phần mềm điều khiển bằng máy tính, thu thập dữ liệu và quản lý dữ liệu để điều khiển quy trình và tất cả các thông số liên quan đến quy trình.
