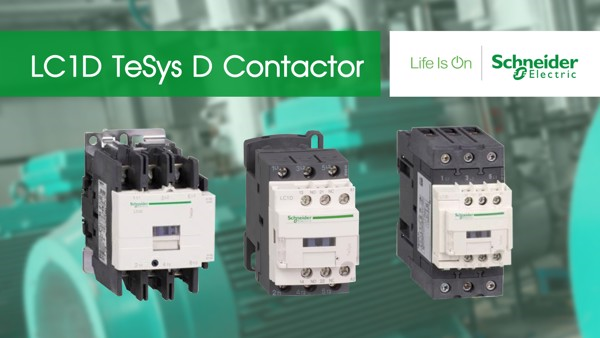

Khởi động từ contactor LC1D Schneider là kết hợp giữa độ bền cao của điện và máy cơ học, cung cấp đến một bộ cơ học tiếp xúc có độ tin cậy cao, công suất lên đến 75kW. Contactor LC1D Schneider được thiết kế động cơ tích hợp, sao cho phù hợp với bất kỳ loại ứng dụng nào khác. Đây là dòng thiết bị được tin dùng và ứng dụng rộng rãi ở nhiều các lĩnh vực như: hệ thống điện công nghiệp, nhà máy, khách sạn,... hoặc hộ gia đình cũng rất tốt.

Đặc điểm

Đặc điểm: Contactor có đặc điểm đó là kết cấu sản phẩm chắc chắn, bền bỉ và hiện đại. Có chức năng hỗ trợ tốt trong việc đóng ngắt thiết bị điện, hệ thống điện khi có sự cố bất ngờ xảy ra.

Cấu tạo:

• Lớp vỏ bên ngoài: Được làm bằng chất liệu như Polymid cao cấp, cứng cáp, chống va đập và cách điện hoàn hảo từ các tác nhân ngoại cảnh. Vì vậy, thiết bị Contactor LC1D luôn giúp người dùng cảm thấy được an tâm và sử dụng một cách hiệu quả nhất.
• Nam châm điện: Có các chi tiết khác nhau, hỗ trợ các bộ phận đi vào vận hành ổn định.
• Hệ thống dập hồ quang: Hoạt động khi phát hiện các tiếp điểm có vấn đề nhất là bị cháy hay ăn mòn. Bởi vậy, Contactor chống sự quá tải hay quá mạch hoàn hảo nhờ vào hệ thống quan trọng này
• Các tiếp điểm: Bộ phận này giúp dòng điện chính đi vào thiết bị, sau đó giúp đóng hoặc mở dễ dàng Contactor

Tính năng

• Có thể lắp bảng điều khiển bằng vít hoặc DIN Rail
• Các điểm tiếp xúc phụ được tích hợp sẵn cho khả năng chuyển đổi bổ sung
• Kết nối vít: Thiết bị đầu cuối đạt tiêu chuẩn IP20
• Bộ triệt tiêu diode giới hạn đỉnh 2 chiều để bảo vệ cuộn dây
• Contactor lắp đặt dễ dàng với các phụ kiện đi kèm
• Mạch điều khiển linh hoạt phù hợp với nhiều ứng dụng
• Đạt các tiêu chuẩn: IEC 60947-1, IEC 60947-4-1, JEM 1038, EN 60947-1, GL, PTB

   Thông số kỹ thuật

  Main
  Range of product	TeSys Deca
  Product or component type	Contactor
  Device short name	LC1D
  contactor application	Resistive load Motor control
  utilisation category	AC-4 AC-1 AC-3 AC-3e
  Poles description	3P
  [Ue] rated operational voltage	Power circuit: <= 690 V AC 25...400 Hz Power circuit: <= 300 V DC
  [Ie] rated operational current	25 A (at <60 °C) at <= 440 V AC AC-1 for power circuit 12 A (at <60 °C) at <= 440 V AC AC-3 for power circuit 12 A (at <60 °C) at <= 440 V AC AC-3e for power circuit
  [Uc] control circuit voltage	220 V AC 50/60 Hz

  Complementary
  Motor power kW	3 kW at 220...230 V AC 50/60 Hz (AC-3) 5.5 kW at 380...400 V AC 50/60 Hz (AC-3) 5.5 kW at 415...440 V AC 50/60 Hz (AC-3) 7.5 kW at 500 V AC 50/60 Hz (AC-3) 7.5 kW at 660...690 V AC 50/60 Hz (AC-3) 3.7 kW at 400 V AC 50/60 Hz (AC-4) 3 kW at 220...230 V AC 50/60 Hz (AC-3e) 5.5 kW at 380...400 V AC 50/60 Hz (AC-3e) 5.5 kW at 415...440 V AC 50/60 Hz (AC-3e) 7.5 kW at 500 V AC 50/60 Hz (AC-3e) 7.5 kW at 660...690 V AC 50/60 Hz (AC-3e)
  Motor power hp	0.5 hp at 115 V AC 50/60 Hz for 1 phase motors 2 hp at 230/240 V AC 50/60 Hz for 1 phase motors 3 hp at 200/208 V AC 50/60 Hz for 3 phases motors 3 hp at 230/240 V AC 50/60 Hz for 3 phases motors 7.5 hp at 460/480 V AC 50/60 Hz for 3 phases motors 10 hp at 575/600 V AC 50/60 Hz for 3 phases motors
  Compatibility code	LC1D
  Pole contact composition	3 NO
  Contact compatibility	M2
  Protective cover	With
  [Ith] conventional free air thermal current	25 A (at 60 °C) for power circuit 10 A (at 60 °C) for signalling circuit
  Irms rated making capacity	250 A at 440 V for power circuit conforming to IEC 60947 140 A AC for signalling circuit conforming to IEC 60947-5-1 250 A DC for signalling circuit conforming to IEC 60947-5-1
  Rated breaking capacity	250 A at 440 V for power circuit conforming to IEC 60947
  [Icw] rated short-time withstand current	105 A 40 °C - 10 s for power circuit 210 A 40 °C - 1 s for power circuit 30 A 40 °C - 10 min for power circuit 61 A 40 °C - 1 min for power circuit 100 A - 1 s for signalling circuit 120 A - 500 ms for signalling circuit 140 A - 100 ms for signalling circuit
  Associated fuse rating	10 A gG for signalling circuit conforming to IEC 60947-5-1 40 A gG at <= 690 V coordination type 1 for power circuit 25 A gG at <= 690 V coordination type 2 for power circuit
  Average impedance	2.5 mOhm - Ith 25 A 50 Hz for power circuit
  Power dissipation per pole	0.36 W AC-3 1.56 W AC-1 0.36 W AC-3e
  [Ui] rated insulation voltage	Power circuit: 690 V conforming to IEC 60947-4-1 Power circuit: 600 V CSA certified Power circuit: 600 V UL certified Signalling circuit: 690 V conforming to IEC 60947-1 Signalling circuit: 600 V CSA certified Signalling circuit: 600 V UL certified
  Overvoltage category	III
  Pollution degree	3
  [Uimp] rated impulse withstand voltage	6 kV conforming to IEC 60947
  Safety reliability level	B10d = 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1 B10d = 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1
  Mechanical durability	15 Mcycles
  Electrical durability	2 Mcycles 12 A AC-3 at Ue <= 440 V 0.8 Mcycles 25 A AC-1 at Ue <= 440 V 2 Mcycles 12 A AC-3e at Ue <= 440 V
  Control circuit type	AC at 50/60 Hz standard
  Coil technology	Without built-in suppressor module
  Control circuit voltage limits	0.3...0.6 Uc (-40…70 °C):drop-out AC 50/60 Hz 0.8...1.1 Uc (-40…60 °C):operational AC 50 Hz 0.85...1.1 Uc (-40…60 °C):operational AC 60 Hz 1...1.1 Uc (60…70 °C):operational AC 50/60 Hz
  Inrush power in VA	70 VA 60 Hz cos phi 0.75 (at 20 °C) 70 VA 50 Hz cos phi 0.75 (at 20 °C)
  Hold-in power consumption in VA	7.5 VA 60 Hz cos phi 0.3 (at 20 °C) 7 VA 50 Hz cos phi 0.3 (at 20 °C)
  Heat dissipation	2…3 W at 50/60 Hz
  Operating time	12...22 ms closing 4...19 ms opening
  Maximum operating rate	3600 cyc/h 60 °C
  Connections - terminals	Power circuit: screw clamp terminals 1 1…4 mm² - cable stiffness: flexible without cable end Power circuit: screw clamp terminals 2 1…4 mm² - cable stiffness: flexible without cable end Power circuit: screw clamp terminals 1 1…4 mm² - cable stiffness: flexible with cable end Power circuit: screw clamp terminals 2 1…2.5 mm² - cable stiffness: flexible with cable end Power circuit: screw clamp terminals 1 1…4 mm² - cable stiffness: solid without cable end Power circuit: screw clamp terminals 2 1…4 mm² - cable stiffness: solid without cable end Control circuit: screw clamp terminals 1 1…4 mm² - cable stiffness: flexible without cable end Control circuit: screw clamp terminals 2 1…4 mm² - cable stiffness: flexible without cable end Control circuit: screw clamp terminals 1 1…4 mm² - cable stiffness: flexible with cable end Control circuit: screw clamp terminals 2 1…2.5 mm² - cable stiffness: flexible with cable end Control circuit: screw clamp terminals 1 1…4 mm² - cable stiffness: solid without cable end Control circuit: screw clamp terminals 2 1…4 mm² - cable stiffness: solid without cable end
  Tightening torque	Power circuit: 1.7 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mm Power circuit: 1.7 N.m - on screw clamp terminals - with screwdriver Philips No 2 Control circuit: 1.7 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mm Control circuit: 1.7 N.m - on screw clamp terminals - with screwdriver Philips No 2 Control circuit: 1.7 N.m - on screw clamp terminals - with screwdriver pozidriv No 2 Power circuit: 1.7 N.m - on screw clamp terminals - with screwdriver pozidriv No 2
  Auxiliary contact composition	1 NO + 1 NC
  Auxiliary contacts type	Type mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1 type mirror contact 1 NC conforming to IEC 60947-4-1
  Signalling circuit frequency	25...400 Hz
  Minimum switching voltage	17 V for signalling circuit
  Minimum switching current	5 mA for signalling circuit
  Insulation resistance	> 10 MOhm for signalling circuit
  Non-overlap time	1.5 ms on de-energisation between NC and NO contact 1.5 ms on energisation between NC and NO contact
  Mounting support	Rail Plate

  Environment
  Standards	CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1
  Product certifications	BV GOST CSA RINA LROS (Lloyds register of shipping) DNV UL GL CCC UKCA
  IP degree of protection	IP20 front face conforming to IEC 60529
  Protective treatment	TH conforming to IEC 60068-2-30
  Climatic withstand	Conforming to IACS E10 exposure to damp heat conforming to IEC 60947-1 Annex Q category D exposure to damp heat
  Permissible ambient air temperature around the device	-40…60 °C 60…70 °C with derating
  Operating altitude	0...3000 m
  Fire resistance	850 °C conforming to IEC 60695-2-1
  Flame retardance	V1 conforming to UL 94
  Mechanical robustness	Vibrations contactor open (2 Gn, 5...300 Hz) Vibrations contactor closed (4 Gn, 5...300 Hz) Shocks contactor open (10 Gn for 11 ms) Shocks contactor closed (15 Gn for 11 ms)
  Height	77 mm
  Width	45 mm
  Depth	86 mm
  Net weight	0.325 kg

  Packing Units
  Unit Type of Package 1	PCE
  Number of Units in Package 1	1
  Package 1 Height	5.000 cm
  Package 1 Width	9.000 cm
  Package 1 Length	11.000 cm
  Package 1 Weight	350.000 g
  Unit Type of Package 2	S02
  Number of Units in Package 2	20
  Package 2 Height	15.000 cm
  Package 2 Width	30.000 cm
  Package 2 Length	40.000 cm
  Package 2 Weight	7.243 kg
  Unit Type of Package 3	P06
  Number of Units in Package 3	320
  Package 3 Height	75.000 cm
  Package 3 Width	80.000 cm
  Package 3 Length	60.000 cm
  Package 3 Weight	123.888 kg

  Contractual warranty
  Warranty	18 months
